Mesh vs WDS vs AP Control (2020年)

9 月 9, 2025

—

作者:

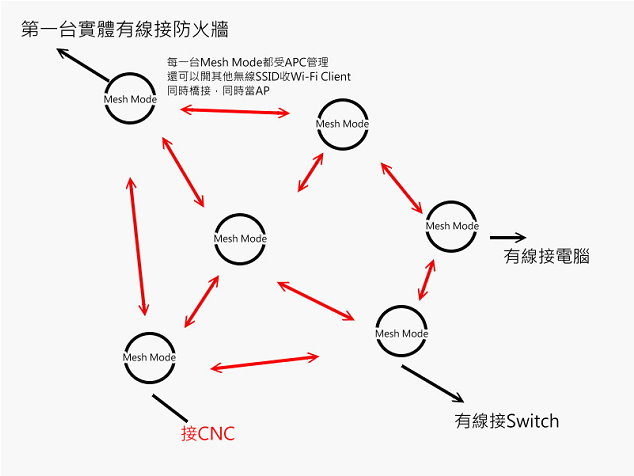

Mesh Mode 連線圖

IEEE 802.11 Wi-Fi 通訊協定摘要

通訊協定	頻率	頻道寬度	MIMO	最高資料傳輸率（理論上）
802.11ax	2.4 或 5GHz	20、40、80、160MHz	多名使用者 (MU-MIMO)	2.4 Gbps¹
802.11ac wave2	5 GHz	20、40、80、160MHz	多名使用者 (MU-MIMO)	1.73 Gbps²
802.11ac wave1	5 GHz	20、40、80MHz	多名使用者 (SU-MIMO)	866.7 Mbps²
802.11n	2.4 或 5 GHz	20, 40MHz	多名使用者 (SU-MIMO)	450 Mbps³
802.11g	2.4 GHz	20 MHz	不適用	54 Mbps
802.11a	5 GHz	20 MHz	不適用	54 Mbps
802.11b	2.4 GHz	20 MHz	不適用	11 Mbps
舊式 802.11	2.4 GHz	20 MHz	不適用	2 Mbps

¹ 2 具 1024-QAM 調變的空間流。
² 2 具 256-QAM 調變的空間流。
³ 3 具 64-QAM 調變的空間流。802.11ax (Wi-Fi 6)

預期於 2019 年第 4 季批准。
同時支援 2.4 與 5 GHz

模式	最大速率	天線傳輸 / 接收安排
1×1 20 MHz	143 Mbps	1 TX （傳輸，上傳） 1 RX （收到，下載）
2×2 20 MHz	287 Mbps	2 TX 2 RX
1×1 40 MHz	287 Mbps	1 TX 1 RX
2×2 40 MHz	574 Mbps	2 TX 2 RX
1×1 80 MHz	601 Mbps	1 TX 1 RX
2×2 80 MHz	1.2 Gbps	2 TX 2 RX
1×1 160 MHz	1.2 Gbps	1 TX 1 RX
2×2 160 MHz	2.4 Gbps	2 TX 2 RX

802.11ac wave2

2016 年 6 月發行。
Wi-Fi 用戶端的金鑰新功能：
- 多使用者 MIMO
- 160 MHz 通道

模式	最大速率	天線傳輸 / 接收安排
1×1 40 MHz	200 Mbps	1 TX （傳輸，上傳） 1 RX （收到，下載）
2×2 40 MHz	400 Mbps	2 TX 2 RX
1×1 80 MHz	433 Mbps	1 TX 1 RX
2×2 80 MHz	866 Mbps	2 TX 2 RX
1×1 160 MHz	866 Mbps	1 TX 1 RX
2×2 160 MHz	1.73 Gbps	2 TX 2 RX

8×8 MU-MIMO 速度推到 9607.8Mbps(160MHz，8SS) 天線也要是8隻

所以完完全全無干擾和距離近的狀況下
802.11ac (wifi 5)8隻天線，最快就是 6.9Gbps
802.11ax (wifi 6)8隻天線，最快就是 9.6Gbps

AP Control

方式很簡單

就是 AP 透過中央管理達到 wifi client roaming
所以在有線連接的力量一般都是 1Gbps 的速度
重點在有線的連接速度能力
目前 1Gbps 上去就是 2.5G Rj-45 再來就是 10G SFP+

WDS

是透過 AP 的 wifi 去做樹狀的連接

然後又提供周邊的 wifi client 連接
因此一台 AP 同時要往上一台 AP 連線
同時又要接收本地的 wifi client
因此往往效能只剩一半
例如原本跑 300Mbps 的變成 150Mbps

Mesh Mode

就是有點類似 WDS
只不過原本的樹狀變成星狀
一樣是使用 wifi 去做上下層的連接
優點是不用 AP Control 方式就可以省下一台 AP Control 達到 AP Roaming 的效果
但是也因為是透過 wifi 連接上下層
因此效能也會往下降
不信你自己可以測試看看

這還是透過無線網路無干擾的狀況下的理想值
但是往往無線網路 wifi 並沒沒有這麼的理想
又受限於有線網路出孔只有 1Gbps 的狀況下
AP單純當成 AP 模式
效能還是比較好一些

有線MESH 無線MESH 有線回程無線回程
其實只是差在控制的差異
和
名詞名稱

無線MESH 是透過 wifi 橋接各個 AP，然後 wifi 無線網路效能減半
有線MESH 是透過有線網路接到各個 AP，然後 wifi 無線網路效能不減

所以 AP Control 有線連接的方式應該還是略勝
